第二次上机作业

开发技术 开发技术 3小时前 1次浏览

第二次上机作业

—————————————————————————————————————————————————————————————————————————————————————————————— |

实验2:Open vSwitch虚拟交换机实践

一、实验目的

  1. 能够对Open vSwitch进行基本操作;
  2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机,管理流表;
  3. 能够通过Mininet的Python代码运行OVS命令,控制网络拓扑中的Open vSwitch交换机

二、实验环境

  1. 下载虚拟机软件Oracle VisualBox 或 VMware;
  2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64,并完整安装Mininet;

三、实验要求

(一)基本要求

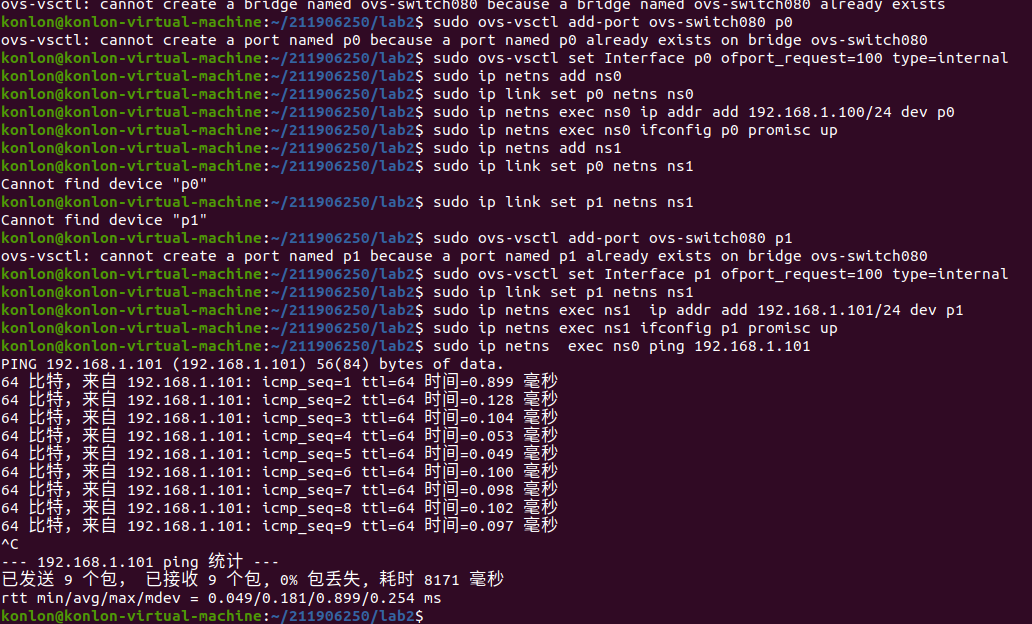

​ 1.创建OVS交换机,并以ovs-switchxxx命名,其中xxx为本人在选课班级中的序号,例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1,设置p0的端口号为100,p1的端口号为101,类型均为internal;为了避免网络接口上的地址和本机已有网络地址冲突,需要创建虚拟网络空间(参考命令netns)ns0和ns1,分别将p0和p1移入,并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101,子网掩码为255.255.255.0;最后测试p0和p1的连通性。 |
|第二次上机作业

                                                                                                                                                                                                                                                                                        |![](https://img2020.cnblogs.com/blog/2525227/202109/2525227-20210914175334355-698735017.png)

​ 2.使用Mininet搭建的SDN拓扑,如下图所示,要求支持OpenFlow 1.3协议,主机名、交换机名以及端口对应正确。
第二次上机作业

​ 3.通过命令行终端输入“ovs-ofctl”命令,直接在s1和s2上添加流表,划分出所要求的VLAN。
| | VLAN_ID | Hosts | |
| | :—— | :—- | |
| | 0 | h1 h3 | |
| | 1 | h2 h4 |
​ 4.主机连通性要求:
| – h1 – h3互通 |
| – h2 – h4互通 |
| – 其余主机不通
截图: |第二次上机作业

||第二次上机作业
第二次上机作业
第二次上机作业

四、个人感想

问题:发现了自己的流表都没有相互连通,在下发流表时也碰到了系统跳出的问题。

解决方法:找了同学帮忙,发现是主机、交换机、控制器连线时没有按端口来连出现了问题。
个人体会:总是想着想走些”捷径“来完成准备工作,到后面显示结果总是出错,才明白得一步一步慢慢来进行,在实验的每一步都是至关重要的;否则就会出现各种奇怪的问题。同时我也知道后面的实验也是会越来越复杂,慢慢打磨提升吧。
