第二次作业

开发技术 开发技术 4小时前 1次浏览

实验2:Open vSwitch虚拟交换机实践

一、实验目的

  1. 能够对Open vSwitch进行基本操作;
  2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机,管理流表;
  3. 能够通过Mininet的Python代码运行OVS命令,控制网络拓扑中的Open vSwitch交换机

二、实验环境

  1. 下载虚拟机软件Oracle VisualBox 或 VMware;
  2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64,并完整安装Mininet;

三、实验要求

(一)基本要求

  1. 创建OVS交换机,并以ovs-switchxxx命名,其中xxx为本人在选课班级中的序号,例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1,设置p0的端口号为100,p1的端口号为101,类型均为internal;为了避免网络接口上的地址和本机已有网络地址冲突,需要创建虚拟网络空间(参考命令netns)ns0和ns1,分别将p0和p1移入,并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101,子网掩码为255.255.255.0;最后测试p0和p1的连通性。

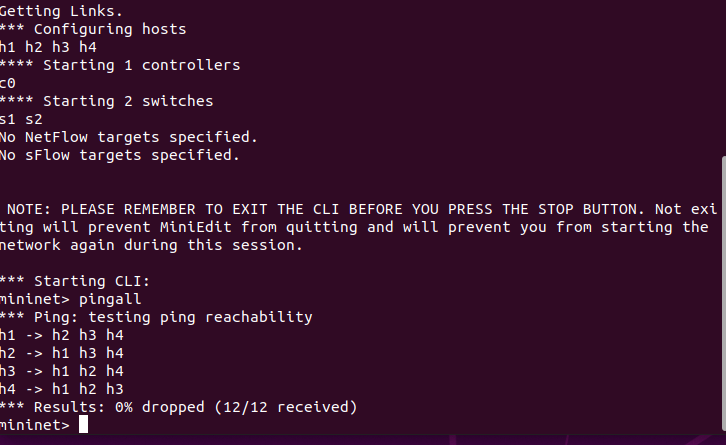

  2. ![](https://img2020.cnblogs.com/blog/2360628/202109/2360628-20210914175218999-1725483260.png)

  3. 使用Mininet搭建的SDN拓扑,如下图所示,要求支持OpenFlow 1.3协议,主机名、交换机名以及端口对应正确。
    第二次作业
  4. 通过命令行终端输入“ovs-ofctl”命令,直接在s1和s2上添加流表,划分出所要求的VLAN。

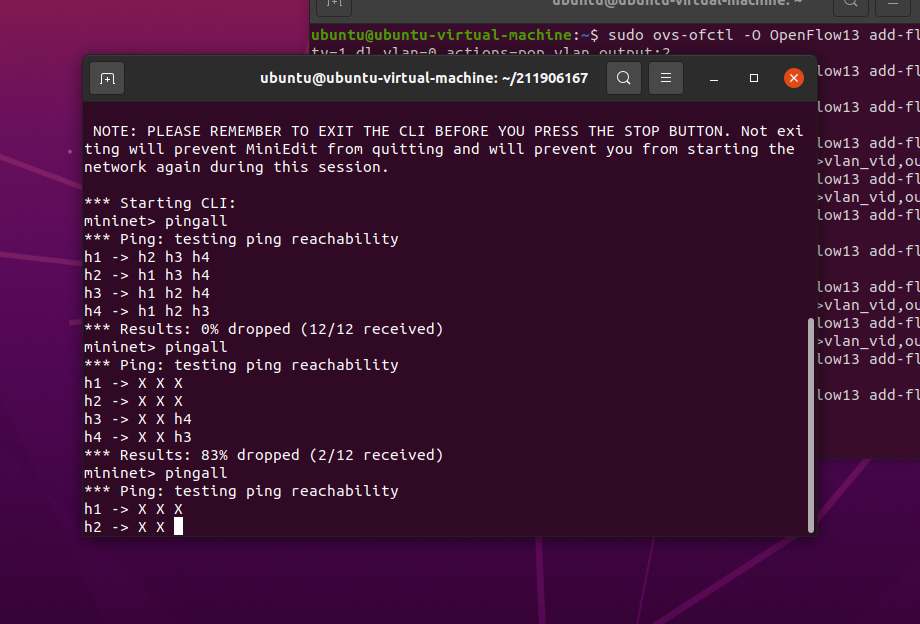

  5. ![](https://img2020.cnblogs.com/blog/2360628/202109/2360628-20210914175251731-1916039793.png)

VLAN_ID Hosts
0 h1 h3
1 h2 h4
  1. 主机连通性要求:
  • h1 – h3互通
  • h2 – h4互通
  • 其余主机不通

(二)进阶要求

阅读SDNLAB实验使用Mininet,编写Python代码,生成(一)中的SDN拓扑,并在代码中直接使用OVS命令,做到可以直接运行Python程序完成和(一)相同的VLAN划分。

(三)实验报告

    1. 请用Markdown排版;
    2. (一)所有操作均在目录:/home/用户名/学号/lab2/下进行;
    3. (一)1只需要提交ovs-vsctl show命令、以及p0和p1连通性测试的执行结果截图和附图说明,其余文字请勿赘述;234只需提交实验步骤截图和附图说明:最终的连通性测试,交换机流表,wireshark抓包,其余各类安装操作过程请勿赘述;
    4. (二)不做必须要求,有完成的同学请提交最终的Python代码和执行结果截图和附图说明。
    5. 个人总结,包括但不限于实验难度、实验过程遇到的困难及解决办法,个人感想,不少于200字。
    6. 这次试验难度较上次要高,做的比较困难,最后一步,没做对,第一个实验,一开始我以为只用一个虚拟网络环境就一直无法ping通最后我才知道要两个,第二个实验最开始也是有问题,最后还未解决我会继续解决问题尽早做对。
